Anexo: Dibujo de rectas



1. Dibujo de rectas paralelas con regla y escuadra

• Trazar una recta con una regla o escuadra. Situar la escuadra y trazar una segunda recta (Fig. 1). Colocar la escuadra sobre esta segunda recta como se indica en la Fig. 2.  Prolongar la recta (Fig. 3) y borrar la recta perpendicular.

6bAnexo001

2. Dibujo de rectas perpendiculares con compás

• Tratar una recta y sobre ella marcar un punto. Situar la punta del compás en ese punto y desde allí marcar (con una abertura determinada) un segundo punto sobre la recta (Fig. 4).  Girar el compás y marcar un tercer punto al lado contrario, simétricamente, es decir, con la misma abertura del compás (Fig. 5).

6bAnexo002

• Trazar un arco ubicando el compás en uno de los puntos de la recta (Fig. 6) y cortarlo trazando un segundo arco a partir del otro punto (Fig. 7).

6bAnexo003

• Repetir la secuencia para determinar un punto (intersección de dos arcos) en la parte inferior a la recta.

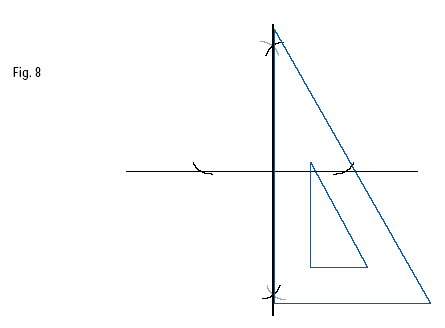

• Trazar la recta que pasa por los dos puntos (Fig. 8).

6bAnexo004

3. Trama de puntos triangulares para el dibujo de representaciones planas de cuerpos (Fig. 9).

6bAnexo005
